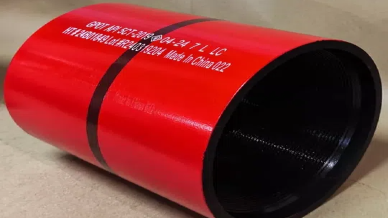

En el exigente entorno de la exploración de petróleo y gas, los acoplamientos de carcasa API 5CT desempeñan un papel fundamental para garantizar la integridad del pozo. Estos componentes se utilizan para unir secciones de tuberías de revestimiento, formando un conducto continuo y resistente a la presión en el pozo. El revestimiento proporciona soporte estructural al pozo y aísla diferentes zonas subterráneas para evitar la migración de fluidos.
Un acoplamiento de carcasa, aunque es un componente relativamente pequeño, es esencial para la confiabilidad de toda la sarta de carcasa. Si el acoplamiento falla, ya sea debido a una resistencia inadecuada, una rosca deficiente o incompatibilidad con el material de la carcasa, las consecuencias pueden ser graves, incluidas fugas, colapso estructural o problemas de control del pozo.
Seleccionar el acoplamiento de carcasa API 5CT correcto es especialmente importante en entornos de pozos desafiantes, como formaciones de alta presión y alta temperatura (HPHT), pozos desviados u horizontales y zonas geológicas corrosivas. La elección incorrecta puede comprometer la integridad del pozo y provocar fallas costosas o riesgos para la seguridad.
El Instituto Americano del Petróleo (API) ha establecido estándares integrales para garantizar la seguridad, calidad y consistencia de los productos tubulares de yacimientos petrolíferos. Dos de los estándares más críticos relacionados con los acoplamientos de carcasa son API 5CT y API 5B.
API 5CT rige el diseño, los materiales, las propiedades de rendimiento y las pruebas de revestimientos y tuberías utilizados en pozos de petróleo y gas. Especifica los requisitos mecánicos y químicos para el acero utilizado, incluidos grados, dimensiones y protocolos de prueba. API 5B, por otro lado, se centra en los requisitos de roscado, calibrado, inspección y lubricante de roscas para garantizar una conexión confiable y segura entre las sartas de revestimiento.
Elegir acoplamientos fabricados estrictamente de acuerdo con estas normas ofrece varios beneficios importantes:
Intercambiabilidad : la estandarización API permite que componentes de diferentes fabricantes se utilicen juntos sin problemas de compatibilidad.
Consistencia dimensional y mecánica : los operadores pueden esperar espesor de pared, diámetro exterior, forma de rosca y propiedades de tracción uniformes.
Confiabilidad verificada : Cada acoplamiento está sujeto a una inspección rigurosa, que incluye pruebas no destructivas, medición de roscas y verificación del tratamiento térmico, lo que garantiza un rendimiento confiable en condiciones exigentes.
Al utilizar acoplamientos certificados API 5CT y 5B, los operadores reducen significativamente los riesgos de fallas en las conexiones, fugas o desalineaciones durante la perforación y la producción.
Los acoplamientos de carcasa API 5CT se producen en una variedad de diámetros exteriores de 4-1/2 pulgadas a 20 pulgadas, alineándose con los tamaños de tubería de carcasa estándar utilizados en aplicaciones de carcasa de superficie, intermedias y de producción. La combinación adecuada de tamaños es crucial para garantizar una conexión perfecta y una capacidad de carga en todo el pozo.
Más allá del tamaño, la compatibilidad de la calidad del material juega un papel vital. Los acoplamientos deben fabricarse con materiales que igualen o superen la resistencia mecánica y la resistencia ambiental de las tuberías de revestimiento que conectan. Algunos de los grados API más comunes incluyen:
J55 y K55 : Grados de nivel básico utilizados en pozos poco profundos o revestimientos de superficie con baja presión y mínima exposición a la corrosión.
N80-1 y N80-Q : opciones de resistencia intermedia ideales para pozos más profundos, que ofrecen un mejor rendimiento en condiciones ligeramente más duras.
L80 : Conocido por su mayor resistencia a la corrosión por CO₂; adecuado para entornos de servicio ligeramente ácidos.
P110 y Q125 : Grados de alta resistencia utilizados en pozos profundos o de alta presión/alta temperatura (HPHT) donde se espera estrés extremo.
C90, T95 y C110 : estos grados están especialmente diseñados para ambientes con gases ácidos y ofrecen una sólida resistencia al agrietamiento por corrosión bajo tensión por sulfuro (SSCC).
Para mantener la resistencia general y la integridad de la tubería de revestimiento, el acoplamiento seleccionado debe ser de grado igual o superior al de la tubería de revestimiento. Las calidades no coincidentes pueden convertirse en un punto débil bajo cargas axiales, de tracción o de compresión, lo que aumenta el riesgo de fallas durante las operaciones de perforación u producción.
El roscado es un aspecto crítico de los acoplamientos de carcasa API 5CT, ya que influye directamente en la confiabilidad del sellado, la resistencia mecánica y la facilidad de montaje durante la instalación. El tipo de conexión determina la eficacia con la que la sarta de revestimiento resiste la presión interna, las cargas axiales y el estrés ambiental durante la vida útil del pozo. API reconoce tres tipos de roscas estándar para acoplamientos de carcasa:
STC (acoplamiento de rosca corta):
STC es una opción económica con una longitud de conexión de rosca relativamente corta. Es fácil de fabricar y montar, lo que lo hace adecuado para pozos poco profundos y de baja presión donde las demandas de conexión son moderadas.
LTC (acoplamiento de rosca larga):
LTC presenta un acoplamiento de rosca más largo que el STC, lo que resulta en una mejor resistencia a la tracción y un mejor sellado bajo presión moderada. Se utiliza comúnmente en pozos de profundidad media donde se requiere una mayor integridad mecánica.
BTC (acoplamiento de rosca de contrafuerte):
BTC es el tipo más utilizado en el yacimiento petrolífero. Su robusto perfil de rosca de contrafuerte ofrece una excelente resistencia a cargas axiales y de tracción. Diseñado para aplicaciones de alta carga, BTC es la opción preferida para pozos más profundos y entornos estándar de alta presión.
Para entornos de perforación más exigentes, como perforación de alcance extendido, pozos muy desviados y operaciones HPHT (alta presión y alta temperatura), es posible que las roscas API estándar no ofrezcan suficiente rendimiento de sellado o integridad estructural. En estos casos, los operadores suelen recurrir a diseños de roscas premium que brindan una funcionalidad superior:
TTGM-4 (VAM TOP intercambiable): Diseñadas para un rendimiento a prueba de fugas en condiciones severas, las roscas TTGM-4 ofrecen sellado metal con metal y resistencia a la torsión mejorados.
Nuevo VAM y Big Omega: estas conexiones están diseñadas para resistir alta tensión y compresión, lo que las hace adecuadas para pozos desafiantes en alta mar o en tierra ultraprofundos.
TSH PH6: Reconocido por su excepcional resistencia a la fatiga y flexibilidad en entornos hostiles, incluidas aplicaciones estancas a gases.
Las roscas premium a menudo vienen certificadas con informes de prueba CAL IV, que verifican su rendimiento en condiciones de pozo simuladas, incluidas cargas extremas, sellado de gas a alta presión y ciclos térmicos.
En resumen, la selección correcta entre tipos de roscas estándar y premium debe basarse en la profundidad del pozo, la presión, la temperatura y la resistencia mecánica requerida. Elegir la conexión roscada adecuada mejora la seguridad general y la durabilidad del pozo.
El material utilizado para los acoplamientos de carcasa API 5CT debe ser consistente con la tubería para evitar puntos débiles en la sarta de carcasa. Los estándares API requieren que los acoplamientos:
ser perfecto
Haga coincidir el grado, tipo y PSL (Nivel de especificación de producto) de la carcasa
Someterse al mismo tratamiento térmico (por ejemplo, enfriamiento y revenido)
Además, el proceso de fabricación debe cumplir con estrictas directrices de calidad. Los acoplamientos deben fabricarse a partir de:
Stock de acoplamiento
Piezas de acoplamiento
Forjados en caliente (con excepciones para algunos grados)
Es importante destacar que los acoplamientos C110 y Q125 no deben fabricarse con piezas forjadas en caliente debido a sus requisitos metalúrgicos únicos.
La consistencia en el espesor de la pared, la precisión de la rosca, la dureza y la concentricidad también son indicadores clave de la calidad del acoplamiento. Estos garantizan que el acoplamiento funcione de manera confiable durante la vida útil del pozo.
Los pozos se perforan en una amplia gama de entornos y la selección de acoplamientos de revestimiento debe tener en cuenta condiciones operativas específicas, tales como:
Los pozos que contienen CO₂, H₂S u otros gases corrosivos requieren grados de alta aleación o resistentes a la corrosión (por ejemplo, L80 13Cr, C90, T95) para evitar el agrietamiento por tensión de sulfuro (SSC) o fallas por corrosión general.
Los pozos más profundos enfrentan condiciones extremas de temperatura y presión. Grados como P110, Q125 y C110 son adecuados para estas situaciones debido a su alto límite elástico y durabilidad del tratamiento térmico.
Los acoplamientos de carcasa deben resistir:
Cargas de tracción por el peso de la tubería
Fuerzas de compresión durante la instalación.
Cargas axiales provenientes de perforación direccional o movimiento de formación.
La selección adecuada de materiales y el roscado de primera calidad mejoran el rendimiento bajo estas tensiones, lo que reduce el riesgo de fricción de la rosca, deslizamiento del acoplamiento o falla durante el disparo.
Seleccionar el acoplamiento de carcasa API 5CT correcto es esencial para garantizar la integridad, la seguridad y la eficiencia operativa a largo plazo del pozo. Desde roscas API estándar hasta opciones premium resistentes a la corrosión para pozos HPHT, cada elección debe basarse en el estricto cumplimiento de los estándares API 5CT/5B, la coincidencia adecuada de tamaño y grado, el rendimiento del sellado y las demandas ambientales. Para reducir los riesgos operativos y mejorar el rendimiento del pozo, es fundamental asociarse con un proveedor confiable.
TIANJIN RICHSEN OIL EQUIPMENT CO., LTD ofrece una gama completa de acoplamientos de carcasa API 5CT de alta calidad, respaldados por experiencia profesional y un estricto control de calidad. Para obtener soluciones personalizadas y soporte confiable, lo invitamos a obtener más información o comunicarse con RICHSEN directamente para las necesidades de su proyecto.
